本教程基于 2025 哨兵开源代码展开，前半部分讲解 OpenCV 基础知识，后半部分结合开源代码解释 OpenCV 在 RoboMaster 比赛中常用的功能。

OpenCV 是自瞄部分常用的工具，能很好地解决传统视觉处理的问题。真正的自瞄代码涉及的图像处理方式并不限于下面所讲的内容。

下表是 autoaim_sentry_2025 里涉及的 OpenCV 内容：

文件	位置	OpenCV 做的事
`autoaim_camera/src/camera_node.cpp`	116–172	从海康 SDK 的原始 buffer 构造`cv::Mat`，`resize` 到模型输入尺寸，再填进 ROS 图像消息
`autoaim_detector/src/detector_node.cpp`	127	`cv_bridge::toCvCopy` 把 ROS 图像消息转成 `cv::Mat`
`autoaim_detector/src/openvino_infer_engine.cpp`	60–100	用`cv::Rect` 存检测框、`cv::Point2f` 存关键点、`cv::dnn::NMSBoxes` 做非极大值抑制
`autoaim_detector/src/detector_node.cpp`	163–231	`line` / `drawMarker` / `putText` 把检测结果画到调试图上
`autoaim_locator/src/pnp_solver.cpp`	91–179	`solvePnPGeneric` 解位姿，`cv2eigen` 转成 Eigen，供 TF 使用
`autoaim_recorder/src/recorder_node.cpp`	142–199	`cv::VideoWriter` 录视频，`clone` 后叠加状态信息

官方资料

OpenCV 的 API 很多，不必死记硬背，可以查官方文档或问 AI：

Tutorials 总目录：https://docs.opencv.org/4.x/d9/df8/tutorial_root.html
cv::Mat 入门：https://docs.opencv.org/4.x/d6/d6d/tutorial_mat_the_basic_image_container.html
Core 模块教程：https://docs.opencv.org/4.x/de/d7a/tutorial_table_of_content_core.html
Image Processing 教程：https://docs.opencv.org/4.x/d7/da8/tutorial_table_of_content_imgproc.html

安装 OpenCV

安装：

sudo apt update
sudo apt install -y libopencv-dev pkg-config cmake g++

确认安装成功：

pkg-config --modversion opencv4
pkg-config --cflags --libs opencv4

大家已有一定基础，安装问题不再赘述。碰到问题先上网查或问 AI，解决不了再寻求老队员帮助。

第一部分：图像基础

1. 图像->矩阵

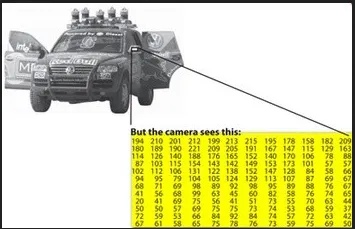

如下图，一张 8 bit 灰度图是二维数组，每个位置一个 0~255 的亮度值。一张 8 bit 彩色图每个位置存 3 个数。OpenCV 用 cv::Mat 承载它们，Mat 即 Matrix，也就是矩阵。

人眼看到的是图像，计算机处理的是像素数值矩阵

image对象的基础数据：

cv::Mat image = cv::imread("test.jpg", cv::IMREAD_COLOR);

std::cout << image.rows << '\n';       // 行数 = 高
std::cout << image.cols << '\n';       // 列数 = 宽
std::cout << image.channels() << '\n'; // 通道数 彩色 3 （RGB或者HSV） ，灰度 1（黑白）
std::cout << image.depth() << '\n';    // 单通道元素类型，8U 时为 CV_8U
std::cout << image.type() << '\n';     // 通道数 + 元素类型，如 CV_8UC3
std::cout << image.empty() << '\n';    // 是否为空

type() 是通道数和元素类型打包成的编码，常见几种：

类型	含义	场景
`CV_8UC1`	8 bit 无符号，1 通道	灰度图、掩码
`CV_8UC3`	8 bit 无符号，3 通道	BGR 彩色图，相机图像的默认格式
`CV_16UC1`	16 bit 无符号，1 通道	部分工业相机原图、深度图
`CV_32FC1`	32 bit float，1 通道	浮点运算结果
`CV_32FC3`	32 bit float，3 通道	浮点三通道图

1.1 图片坐标系

图像坐标系的原点在左上角，x 向右，y 向下。这一点和数学课的笛卡尔坐标系不同，写几何代码时容易搞反。

(0,0) ──────▶ x
  │
  │   图像
  ▼
  y

1.2 读写一个像素

灰度图像素是 uchar：

uchar v = gray.at<uchar>(y, x);

彩色图像素是 cv::Vec3b（3 个 uchar）：

cv::Vec3b pixel = image.at<cv::Vec3b>(y, x);

uchar b = pixel[0];
uchar g = pixel[1];
uchar r = pixel[2];

注意：

at<T>() 的下标是 (row, col)，也就是 (y, x)，不是 (x, y)。
通道顺序是 B、G、R，不是 RGB。pixel[0] 是 Blue 通道。

知道了像素下标规则，就能看懂项目里所有逐像素的代码。

1.3 浅拷贝与深拷贝

cv::Mat 内部用引用计数管理数据，赋值不等于复制像素：

cv::Mat a = image;          // 共享数据，改 a 可能改到 image
cv::Mat b = image.clone();  // 独立复制，各改各的
image.copyTo(b);            // 也是显式复制

这个特性省内存，但不注意会制造隐蔽 bug。clone() 常用于需要修改 Mat 又不想污染原图的场景。

1.4 常见几何对象

cv::Point p(100, 50);            // int 点
cv::Point2f pf(100.5f, 50.2f);   // float 点，像素坐标和关键点
cv::Point3f p3(0.f, 0.1f, 0.2f); // 三维点，PnP 的物体点
cv::Size s(1280, 768);           // 宽、高

cv::Rect r(100, 80, 300, 200);   // x, y, width, height
cv::Scalar color(0, 255, 0);     // 多通道常量，BGR 顺序

注意 Rect 是 (x, y, w, h)，而 Mat 是 (rows, cols)。

image(rect) 取出的 ROI 是视图，与原图共享数据；要独立就 .clone()。

2. 第一个程序

#include <opencv2/opencv.hpp>

#include <iostream>
#include <string>

int main(int argc, char** argv)
{
    if (argc < 2) {
        std::cerr << "Usage: " << argv[0] << " <image_path>\n";
        return 1;
    }

    cv::Mat image = cv::imread(argv[1], cv::IMREAD_COLOR);

    // imread 失败不抛异常，返回空 Mat。读文件后先查 empty()。
    if (image.empty()) {
        std::cerr << "Failed to read image\n";
        return 1;
    }

    std::cout << "size = " << image.cols << " x " << image.rows << '\n';
    std::cout << "channels = " << image.channels() << '\n';

    const int x = image.cols / 2;
    const int y = image.rows / 2;

    // 下标的顺序是 (y, x)，通道顺序是 BGR。
    const cv::Vec3b pixel = image.at<cv::Vec3b>(y, x);
    std::cout << "center BGR = "
              << static_cast<int>(pixel[0]) << ", "
              << static_cast<int>(pixel[1]) << ", "
              << static_cast<int>(pixel[2]) << '\n';

    // 取中央一半的区域当 ROI。
    const cv::Rect roi_rect(
        (image.cols - image.cols / 2) / 2,
        (image.rows - image.rows / 2) / 2,
        image.cols / 2,
        image.rows / 2
    );

    // 画框要改动像素，clone 一份，别污染原图。
    cv::Mat debug = image.clone();
    cv::rectangle(debug, roi_rect, cv::Scalar(0, 255, 0), 2);
    cv::circle(debug, cv::Point(x, y), 6, cv::Scalar(0, 0, 255), cv::FILLED);
    cv::putText(
        debug,
        "opencv",
        cv::Point(20, 40),
        cv::FONT_HERSHEY_SIMPLEX,
        1.0,
        cv::Scalar(0, 255, 0),
        2
    );

    cv::imshow("image", image);
    cv::imshow("debug", debug);
    cv::imwrite("debug_output.jpg", debug);

    // waitKey(0) 一直等，直到按任意键。
    cv::waitKey(0);
    return 0;
}

这个程序用到的 Mat、Vec3b、Rect、Point、Scalar、imread/imwrite、rectangle/circle/putText、imshow/waitKey，就是后面读项目代码要认的全部基础类型和函数。

3. 最小 CMake 工程

opencv_demo/
├── CMakeLists.txt
└── main.cpp

cmake_minimum_required(VERSION 3.16)
project(opencv_demo LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

find_package(OpenCV REQUIRED)

add_executable(opencv_demo main.cpp)
target_include_directories(opencv_demo PRIVATE ${OpenCV_INCLUDE_DIRS})
target_link_libraries(opencv_demo PRIVATE ${OpenCV_LIBS})

mkdir -p build && cd build
cmake ..
cmake --build . -j
./opencv_demo ../test.jpg

第二部分：项目里真实用到的 OpenCV

下面每一节都对应 autoaim_sentry_2025 里的一段真实代码。可以边读文章边打开对应文件。

4. 相机取图：从 SDK buffer 到 cv::Mat

海康相机的 SDK 给你的是裸内存指针，不是 cv::Mat。camera_node.cpp 的取图线程做的事就是把它包成 Mat：

// 1440*864, BGR8
const cv::Mat capture_frame(
    cv::Size(out_frame.stFrameInfo.nWidth, out_frame.stFrameInfo.nHeight),
    CV_8UC3
);
std::copy(
    out_frame.pBufAddr,
    out_frame.pBufAddr + out_frame.stFrameInfo.nFrameLen + 1,
    capture_frame.data
);
MV_CC_FreeImageBuffer(cam_handle_, &out_frame);

// 1280*768 -> 640*384
cv::Mat resized_img;
cv::resize(capture_frame, resized_img, cv::Size(640, 384), 0, 0, cv::INTER_LINEAR);

camera_node.cpp:134-147

cv::Mat(Size(width, height), CV_8UC3) 只分配内存、不填数据，std::copy 把 SDK 的裸 buffer 拷进去。拿到 Mat 后立刻 resize 到 640×384。这里两处注释写的原图尺寸不一致（1440*864 和 1280*768），实际尺寸以 nWidth/nHeight 为准。固定缩到 640×384 是为了适配神经网络模型输入：模型允许的输入尺寸是固定的，相机取流多大都要 resize。尺寸处理放在相机节点，检测节点就不必再做缩放。

openvino_infer_engine.cpp:46 用于检查尺寸，不匹配就抛异常：

if (input_image_height_ != input_image.rows || input_image_width_ != input_image.cols) {
    throw std::runtime_error("invalid input image size");
}

接下来把 Mat 拷进 ROS 图像消息。这里注意理解 step 和通道的关系：step（stride）是图像一行的字节数。3 通道 uchar 图，一行就是 width * 3。ROS 图像消息本质上就是这些字节加一段描述。

image_msg.height = resized_img.rows;
image_msg.width = resized_img.cols;
image_msg.step = image_msg.width * 3;   // 一行 3 通道，共 width*3 字节
image_msg.data.resize(image_msg.width * image_msg.height * 3);
std::copy(
    resized_img.data,
    resized_img.data + image_msg.data.size() + 1,
    image_msg.data.data()
);

camera_node.cpp:156-164

5. ROS 图像 ↔ cv::Mat：cv_bridge

检测节点订阅的是 sensor_msgs/msg/Image，是 ROS 的图像话题类型；前面讲的 Mat 是 OpenCV 的图像类型，二者不一样，所以中间要用 cv_bridge 转换：

const auto cv_ptr = cv_bridge::toCvCopy(msg, "bgr8");
const cv::Mat img = cv_ptr->image;

detector_node.cpp:127

"bgr8" 是目标编码：8 bit、3 通道、BGR。检查一下当前 Mat 的 type() 是不是 CV_8UC3，就和上一节对上了。

cv_bridge 的两个常用函数：

toCvCopy(msg, encoding)：拷一份，拿到独立的 Mat。检测节点要拿它去推理、画图（例如画出识别框供调试时人眼观察），所以要用拷贝。
toCvShare(msg, encoding)：不拷贝，共享底层数据，更快，但消息生命周期结束就失效。

录像节点里的用法：

const auto cv_ptr = cv_bridge::toCvShare(msg, "bgr8");
if (cv_ptr->image.empty()) {
    return;
}
cv::Mat image = cv_ptr->image.clone();

recorder_node.cpp:144-149

先 empty() 检查，再 clone() 拿独立数据。

6. 解析网络输出：Rect 与 Point2f

神经网络检测模型推理完输出的是一段 float 数组。openvino_infer_engine.cpp 把它按行解析。每行的结构是：

[x, y, w, h, 颜色×编号的得分..., 关键点1_x, 关键点1_y, 关键点2_x, 关键点2_y, ...]

解析代码：

std::vector<cv::Rect> bboxes;
std::vector<float> confidences;
std::vector<Detection> detections_before_nms;

for (int i = 0; i < out_rows; i++) {
    const std::span<float> row(output_tensor.data<float>() + i * out_cols, out_cols);

    // 在 (颜色 × 编号) 得分区里取最大值当置信度
    const auto max_conf = std::max_element(row.begin() + 4, row.begin() + 4 + num_colors_ * num_labels_);
    const cv::Rect bbox(row[0], row[1], row[2], row[3]);
    const float confidence = *max_conf;

    if (confidence < conf_threshold_) continue;

    const int color = (max_conf - row.begin() - 4) / num_labels_;
    const int label = (max_conf - row.begin() - 4) % num_labels_;

    // 关键点成对存成 cv::Point2f
    std::vector<cv::Point2f> keypoints;
    for (int j = 0; j < num_keypoints_; j++) {
        keypoints.emplace_back(
            row[4 + num_colors_ * num_labels_ + j * 2],
            row[4 + num_colors_ * num_labels_ + j * 2 + 1]
        );
    }

    bboxes.emplace_back(bbox);
    confidences.emplace_back(confidence);
    detections_before_nms.emplace_back(color, label, confidence, keypoints);
}

openvino_infer_engine.cpp:63-81

这里 cv::Rect 存检测框，cv::Point2f 存关键点。回想第 1.4 节：Rect 的四个参数是 (x, y, w, h)，Point2f 有两个 float 分量 x、y。模型的输出布局只是约定好的数字顺序，把它翻译成 OpenCV 的两个类型，后面就能用 OpenCV 的几何工具处理。

检测结果的数据结构定义在 openvino_infer_engine.hpp:7：

struct Detection {
    int color, label; //颜色 标签
    float confidence; //置信度
    std::vector<cv::Point2f> keypoints; //关键点坐标
};

装甲板检测器初始化时传的是 3, 8, 4，即 3 种颜色、8 个编号、4 个关键点：

armor_infer_engine_ = std::make_unique<OpenVINOInferEngine>(
    armor_model_path_, device_name_,
    3, 8, 4,
    confidence_threshold_, nms_threshold_
);

detector_node.cpp:74-80

置信度低于 conf_threshold_ 的框在这一步会被丢弃，即用置信度阈值筛选哪些框可以给后续使用，这也是自瞄过程中“调参”的一部分。

7. NMS：cv::dnn::NMSBoxes

网络会在同一块装甲板上输出多个重叠框，需要去重。项目直接调用 OpenCV 的 NMS：

std::vector<int> indices;
cv::dnn::NMSBoxes(bboxes, confidences, conf_threshold_, nms_threshold_, indices);

openvino_infer_engine.cpp:82-83

NMS（非极大值抑制）的做法是：按置信度从高到低，保留最高分的框，把与它重叠过多的框丢掉，重复。判断”重叠过多”用的是交并比 IoU：

IoU = 两个框的交集面积 / 两个框的并集面积

IoU 超过 nms_threshold_（项目里默认 0.4）的框被抑制。用 Rect 自己算一遍，能彻底看清这个阈值在干什么：

float iou(const cv::Rect& a, const cv::Rect& b)
{
    const int ix1 = std::max(a.x, b.x);
    const int iy1 = std::max(a.y, b.y); //左上角点取交
    const int ix2 = std::min(a.x + a.width, b.x + b.width);
    const int iy2 = std::min(a.y + a.height, b.y + b.height); //右下角点取交

    const int iw = std::max(0, ix2 - ix1);
    const int ih = std::max(0, iy2 - iy1);
    const float inter = static_cast<float>(iw * ih);

    const float uni = static_cast<float>(a.area() + b.area()) - inter;
    return uni > 0.f ? inter / uni : 0.f;
}

a.area() 就是 width * height。阈值调低，重叠的框更容易被合并（相邻两块装甲板可能被合成一个）；调高，保留更多重叠框（误检增多）。

NMS 之后还做了一次关键点越界检查：

for (int i = 0; i < num_keypoints_; i++) {
    if (det.keypoints[i].x > input_image_width_ || det.keypoints[i].x < 0) { is_valid = false; break; }
    if (det.keypoints[i].y > input_image_height_ || det.keypoints[i].y < 0) { is_valid = false; break; }
}

openvino_infer_engine.cpp:88-97

关键点跑到图像外面就说明这个检测不可靠，直接丢。这里用到的 x/y 和图像宽高，又回到了第 1 节的坐标系。

8. 画调试图：line / drawMarker / putText

检测结果要能看见才能调。detector_node.cpp 的 draw_labeled_image() 把框和关键点画到图上：

cv::Mat DetectorNode::draw_labeled_image(
    const cv::Mat& input_image,
    const std::variant<std::vector<ArmorDetection>, std::vector<BuffDetection>>& detections
) const {
    cv::Mat img = input_image.clone();   // 要改动，先复制

    const std::vector<cv::Scalar> colors =
        {cv::Scalar(255, 0, 0), cv::Scalar(0, 0, 255), cv::Scalar(114, 114, 114)};

    for (const auto& det: armor_detections) {
        cv::Point2f kpts[4] {
            cv::Point2f(det.tl.x, det.tl.y),
            cv::Point2f(det.bl.x, det.bl.y),
            cv::Point2f(det.br.x, det.br.y),
            cv::Point2f(det.tr.x, det.tr.y)
        };

        // 画四边和两条对角线
        cv::line(img, kpts[0], kpts[1], colors[det.color], 2);
        cv::line(img, kpts[1], kpts[2], colors[det.color], 2);
        cv::line(img, kpts[2], kpts[3], colors[det.color], 2);
        cv::line(img, kpts[3], kpts[0], colors[det.color], 2);
        cv::line(img, kpts[0], kpts[2], colors[det.color], 1);
        cv::line(img, kpts[1], kpts[3], colors[det.color], 1);

        // 每个关键点画一个不同的菱形标记
        cv::drawMarker(img, kpts[0], cv::Scalar(255, 255, 0), cv::MARKER_DIAMOND, 4, 2);
        cv::drawMarker(img, kpts[1], cv::Scalar(255, 0, 255), cv::MARKER_DIAMOND, 4, 2);
        cv::drawMarker(img, kpts[2], cv::Scalar(0, 255, 255), cv::MARKER_DIAMOND, 4, 2);
        cv::drawMarker(img, kpts[3], cv::Scalar(0, 255, 0), cv::MARKER_DIAMOND, 4, 2);

        cv::putText(
            img,
            armor_label[det.label] + " " + std::to_string(det.confidence).substr(0, 4),
            cv::Point(kpts[0].x - 5, kpts[0].y - 15),
            cv::FONT_HERSHEY_TRIPLEX,
            0.7,
            cv::Scalar(255, 255, 255),
            1
        );
    }
    return img;
}

detector_node.cpp:163-201（此处按装甲板分支精简，能量机关分支结构相同）

注意：

clone()：input_image 是相机来的原图，不能直接改，所以先复制。
colors[det.color]：颜色索引 0/1/2 对应蓝、红、灰，和模型输出的颜色类别一致。
cv::drawMarker 的 MARKER_DIAMOND：每个关键点用不同颜色的菱形标记，方便肉眼分辨 tl/bl/br/tr 有没有对应错。
putText 的位置用 kpts[0] 往上偏移 15 像素，文字不会压住框。

最后这个 Mat 转回 ROS 消息发出去：

sensor_msgs::msg::Image::SharedPtr labeled_image = cv_bridge::CvImage(
    msg->header,
    "bgr8",
    draw_labeled_image(img, detections.armor_detections)
).toImageMsg();
labeled_image_pub_->publish(*labeled_image);

detector_node.cpp:139-146

是否发布由参数 enable_labeled_image 控制，默认打开就是 config/params.yaml 里那个开关。

9. PnP：solvePnPGeneric

PnP 的原理这一篇不再赘述，主要讲 OpenCV 中的用法。想了解原理可以看后面关于相机的两篇文章；简单来说，PnP 通过图像上的二维位置解算出坐标系下的三维位置。

检测只给二维像素。要拿去控制云台，得解出三维位姿，用的是 cv::solvePnPGeneric：

const std::array<cv::Point2f, 4> img_pts {
    cv::Point2f {detection.tl.x, detection.tl.y},
    cv::Point2f {detection.bl.x, detection.bl.y},
    cv::Point2f {detection.br.x, detection.br.y},
    cv::Point2f {detection.tr.x, detection.tr.y}
}; //top left bottom right 以此类推

std::array<cv::Mat, 2> rvec, tvec;
std::array<float, 2> reprojerr;

cv::solvePnPGeneric(
    obj_pts,          // 装甲板上的 4 个三维点（物体系）
    img_pts,          // 图像上的 4 个二维点（像素系），顺序一一对应
    cam_intrinsic_,   // 相机内参
    cam_distortion_,  // 畸变系数
    rvec,
    tvec,
    false,
    cv::SOLVEPNP_IPPE,
    cv::noArray(),
    cv::noArray(),
    reprojerr
);

pnp_solver.cpp:131-151

obj_pts 是装甲板在自身坐标系里的四个角点，单位米，定义在 pnp_solver.hpp:80-91：

// 装甲板坐标系：前x，左y，上z
const std::vector<cv::Point3f> SMALL_POINTS {
    {0, SMALL_WIDTH / 2,  HEIGHT / 2},
    {0, SMALL_WIDTH / 2, -HEIGHT / 2},
    {0, -SMALL_WIDTH / 2, -HEIGHT / 2},
    {0, -SMALL_WIDTH / 2,  HEIGHT / 2}
};

img_pts 就是第 6 节神经网络网络输出的那四个关键点。

二维点和三维点的顺序必须严格对应：obj_pts[0] 对应 img_pts[0]，依此类推。如果检测器按”左上、左下、右下、右上”输出，而物体系却按别的顺序排，代码不会报错，但是会导致位姿解算出错。因此顺序约定必须统一。

SOLVEPNP_IPPE 针对平面目标，会给出两组解，所以 rvec/tvec/reprojerr 都是长度为 2 的数组：两组位姿加各自的重投影误差，调用方据此挑一组。

解出来的是 OpenCV 相机坐标系（右 x、下 y、前 z）下的位姿，项目用 cv2eigen 转成 Eigen 再换算到 TF 坐标系：

cv::cv2eigen(tvecs[i][j], tvec);
cv::cv2eigen(rvecs[i][j], rvec);
rotations[i][j] = cv_to_tf * Eigen::AngleAxisf(rvec.norm(), rvec.normalized());
translations[i][j] = cv_to_tf * tvec;

pnp_solver.cpp:173-176

10. 录像：cv::VideoWriter

录像节点把原始图像和带标注的图各录一路视频。构造 VideoWriter：

video_writer_raw_.open(
    video_save_directory_ + timestr.str() + " raw.mkv",
    cv::VideoWriter::fourcc('a', 'v', 'c', '1'),
    video_fps_,
    cv::Size(640, 384)
);
video_writer_raw_.set(cv::VIDEOWRITER_PROP_QUALITY, 100);
if (!video_writer_raw_.isOpened()) {
    RCLCPP_ERROR(get_logger(), "Failed to open video writer!");
}

recorder_node.cpp:58-67

四个参数：输出路径、编码 fourcc('a','v','c','1')（H.264）、帧率、帧尺寸（Size(width, height)）。尺寸必须和写进去的帧一致，例如这里的 640×384 和相机输出（也就是我们要写入到录像中的图像）一致。

带标注的那一路图像，要先把状态信息画上去再写：

const auto cv_ptr = cv_bridge::toCvShare(msg, "bgr8");
cv::Mat image = cv_ptr->image.clone();

draw_info_on_img(predictor_status_msg, image);
draw_info_on_img(shoot_pos_msg, image);

video_writer_verbose_mtx_.lock();
video_writer_verbose_ << image;
video_writer_verbose_mtx_.unlock();

recorder_node.cpp:158-198

<< 就是”写一帧”。draw_info_on_img() 内部同样是一堆 putText（recorder_node.cpp:201 起），和第 8 节画检测框是同一类操作，只是画的是状态文字，原理相同，不过多赘述。

录像节点同时被多个订阅回调调用，写视频前上锁，这是并发下 VideoWriter 的安全做法。

第三部分：工程习惯

11. 用中间结果调试

识别出问题，最差的做法是同时改置信度、NMS 阈值和代码。正确做法是先看中间结果。

项目给检测器留了 enable_labeled_image 开关：

# autoaim_detector/config/params.yaml
enable_labeled_image: true

打开后 autoaim/detector/labeled_image 会发布画好框和关键点的图，用 Foxglove 订阅就能看。建议的判断优先级：

调试图上一个框都没有：问题在模型、输入尺寸或置信度阈值，跟画图无关；
框的位置对但关键点错乱：pnp出现问题，检查关键点顺序，以及第 9 节说的二维/三维点对应；
框和关键点都对但录像里偏：问题在时序或坐标转换，不在检测。

12. 性能

实时代码要关心单帧耗时。测最简单的一段：

const int64 t0 = cv::getTickCount();

// ... 要测的代码 ...

const int64 t1 = cv::getTickCount();
const double ms = (t1 - t0) * 1000.0 / cv::getTickFrequency();
std::cout << "latency = " << ms << " ms\n";

这份代码里，性能上的主要事实是：图像在相机节点就缩到了 640×384，检测器拿到的永远是这个小图；大块图像数据在节点间靠进程内通信传递（见 autoaim_launcher）；需要改动的图先 clone()，不需要改的用 toCvShare()。这三条都是在控制拷贝和尺寸的开销。

cv::Mat 的 clone() 是完整复制一份像素，640×384×3 大约 0.7 MB。在每帧都要跑的路径上反复 clone() 大图，是常见的性能浪费来源。

13. 速查

这份教程和这份代码里出现过的、需要熟练的：

API / 类型	作用
`cv::Mat`	图像和矩阵
`Mat::rows / cols / channels / depth / type / empty`	图像属性
`Mat::at<T>(y, x)`	访问像素，注意下标顺序
`Mat::clone` / `copyTo`	深拷贝
`cv::Point / Point2f / Point3f`	二维/三维点
`cv::Size`	宽、高
`cv::Rect`	矩形，`(x, y, w, h)`
`cv::Scalar`	多通道常量、颜色
`cv::Vec3b`	三通道 8 bit 像素
`cv::imread / imwrite`	图片读写
`cv::imshow / waitKey`	显示与等待
`cv::resize`	缩放
`cv::line / drawMarker / circle / rectangle / putText`	绘图
`cv::solvePnPGeneric`	解位姿
`cv::cv2eigen`	转 Eigen
`cv::dnn::NMSBoxes`	非极大值抑制
`cv::VideoWriter`	录制视频
`cv_bridge::toCvCopy / toCvShare`	ROS 图像与`Mat` 互转

查函数参数时以官方文档为准，尤其注意颜色顺序、图像类型和下标顺序这几个容易错的地方。
